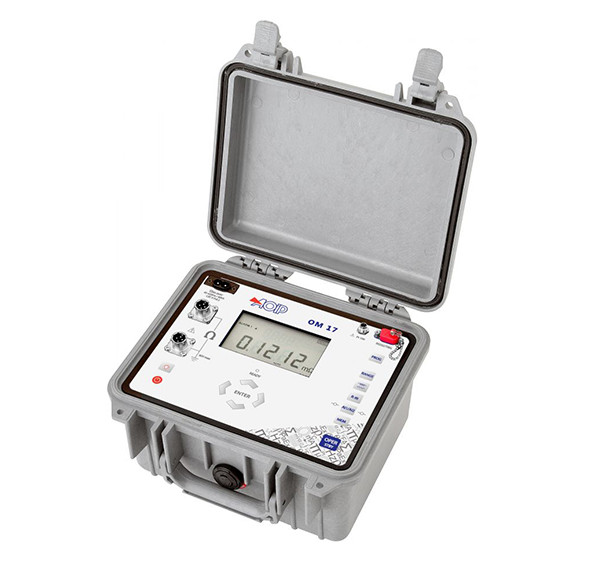

OM 17
Field 10微欧姆表，用于感应和非感应电阻
继承OM 16后，OM 17提供升级性能，特别是用于感应电阻测量：具有更大的自主性，OM 17允许更长的测试活动在10 A时连续电流（最多60分钟）执行，并提供更快的电流负载线圈电阻（稳定时间<2 s）。
它易于使用，可实现感应和非感性电阻的4线测量，连续或脉冲电流高达10 A.提供0.05％的高精度和0.1μΩ的分辨率，它具有不同的范围可供选择5mΩ至2.5kΩ。
描述：
OM 17微欧姆表是专为现场使用而设计的 - 在工作室或室外使用，是一种现场仪器，其性能与实验室仪器一样高。
继承OM 16后，OM 17提供升级性能，特别是用于感应电阻测量：具有更大的自主性，OM 17允许更长的测试活动在10 A时连续电流（最多60分钟）执行，并提供更快的电流负载线圈电阻（稳定时间<2 s）。
它易于使用，可实现感应和非感性电阻的4线测量，连续或脉冲直流电流高达10 A.提供0.05％的高精度和0.1μΩ的分辨率，它具有不同的范围可供选择5mΩ至2.5kΩ。
主要特点：
·4线测量电感和非感应电阻
·连续或脉冲直流电流，从1 mA到10 A.
·精度：0.05％读数
·自动EMF补偿
·环境温度补偿（测量或编程）
·补偿金属温度系数
·参考温度的选择
·2个可编程阈值，带有视觉和声音报警
·记忆：确定了1,000个测量值
·适用于10 A连续变压器的长时间测试
OM 17易于使用，坚固耐用，可防止恶劣环境（打开时为IP 53，关闭时为IP 64，可锁定的测量插头），广泛推荐用于许多行业的室内和室外：
·航天
·能源领域
·家用电器
·电缆制造
·电信
·电子产品
·汽车行业
·铁路
各种应用领域：
·金属化和接地控制
·焊接质量控制
·接触电阻测量（低压连接器，继电器……）
·电子元件测试
·线圈，变压器和电机电阻测量，损耗和热量计算
··非绞合和绞合电缆电阻率测量和长度计算
·铁路和电网维护
两个电流波形
连续直流电流
·感应电阻和线圈
·使用触发测试探针时自动触发测量
·测量前的EMF补偿
脉冲电流
·无感电阻
·建立连续性时自动触发测量 – 需要1个操作员
·测量结束时自动关闭电流
·每次测量前都要进行EMF补偿
配置和显示
所有参数均可由用户编程，可直接通过仪器界面或通过软件（LOG OM，选项中提供）：
测量电流，范围，电阻类型，单位，参考温度，报警阈值和状态以及计算……
OM 17大型显示屏可实时告知操作员测量本身和测量条件。LED上显示任何范围过冲，开路或电池电量低的指示，并在屏幕上显示消息。
在每次测量之前，都会测量并自动移除EMF，以获得更高的测量精度。对于无感电阻，单个操作员足以执行测量，因为一旦两点之间建立连续性，它将自动触发。
用户还可以设置金属性质或其温度系数，参考温度和环境温度。环境温度也可以通过外部温度探头测量。
电池供电，OM 17具有1,000个测量值的高存储容量，可直接在显示器上或通过Log OM软件读取。
每个测量端子都可以保证高达250 V的电压，而检测到的任何超量程，开路或空电池信号都会通过LED和显示的信息通知。
产品规格：
性能和技术规格@ 23°C±5°C
不确定度以读数+固定值的百分比给出。
电阻测量
| 测量范围 | 分辨率 | 精度/ 1年 （23°C±5°C） |
测量电流 | 电压下降 |
| 5mΩ | 0.1μΩ | 0.05％+1μΩ | 10 A. | 50 mV |
| 25mΩ | 1μΩ | 0.05％+3μΩ | 10 A. | 250 mV |
| 250mΩ | 10μΩ | 0.05％+30μΩ | 10 A. | 2.5 V |
| 2500mΩ | 0.1mΩ | 0.05％+0.3mΩ | 1 A. | 2.5 V |
| 25Ω | 1mΩ | 0.05％+3mΩ | 100毫安 | 2.5 V |
| 250Ω | 10mΩ | 0.05％+30mΩ | 10毫安 | 2.5 V |
| 2500Ω | 100mΩ | 0.05％+300mΩ | 1毫安 | 2.5 V |
自动或手动选择测量范围
可能超出标称范围：
5mΩ范围：+ 20％
25mΩ范围：+ 20％
开路端子之间的最大电压：7 V
电流波形：连续或脉冲直流电流
Tref补偿的环境温度测量
| 类型 | 分辨率 | 精度/ 1年 （23°C±5°C） |
注解 |
| PT100 | 0.1℃下 | 0.5℃ | 使用外部Pt100或键盘输入的值测量 |
感应电阻的典型测量活动（转子/定子1-3 m 3）
| 经过测试的线圈 | 典型测量值（mΩ） | 第一次测量延迟 | 活动持续时间（分钟） | Nb措施已执行 | 组态 | ||||||
| 类型电阻 | OM 17 | OM 16 | OM 17 | OM 16 | OM 17 | OM 16 | OM 17 | OM 16 | 范围 | 当前 | |
| 1转子相 （~0.5 H） |
1mΩ | 1.2371 | 1.2371 （1） 1.2382 （2） |
<1 | ~2 | > 20 | ~40 s （1） ~20 s （2） |
> 10,000 | ~320 （1） ~150 （2） |
5mΩ | 10 A. |
| 1个定子相 （~0.5 H） |
3mΩ | 3.0008 | 3.0008 | <1 | ~2 | > 30 | <1 | > 15,000 | <500 | 5mΩ | 10 A. |
| 变压器 （~1 H） |
150mΩ | 150.13 | 150.13 | <2 | ~3 | > 45 | <2 | > 22,500 | <1,000 | 250mΩ | 10 A. |
| 3个电机相 | 980mΩ | 980.3 | 980.3 | <1 | ~2 | > 10 | > 10 | > 5,000 | > 5,000 | 2,500mΩ | 1 A. |
（1）在寒冷条件下，仪器启动时的测量（2）在第一次试验活动后的热条件下的测量
更多功能
| 阻力类型 | 感应电阻：线圈，变压器，电机绕组，绞合电缆……
无感电阻：接地，涂层，接触电阻，非绞合电缆…… |
| 测量触发条件 | 手动或自动触发，允许单个操作员执行测量 |
| 电磁场 | 每次测量前自动补偿EMF寄生虫，以获得更高的准确度 |
| 温度补偿 | - 环境温度Tamb，用外部Pt100测量（或由用户输入 - 程序参考温度Tref，测量值转换为： R（Tref）= [R（Tamb）*（1 +α* Tref）] / [ 1 +α* Tamb] - 金属材料，其温度系数可由用户输入（α） |
| 温度系数超出工作范围 | <10％精度/°C（0至18°C和28至50°C） |
| 警报 | 2个可编程阈值，带有visuel和声音信号 |
一般规格
| 尺寸L x W x H. | 270 x 250 x 180毫米 |
| 重量 | 4公斤 |
| 电源 | 100至240 V（50/60 Hz） |
| 电池 | 类型：Ni / Mh 8.5 Ah（Taille D） 充电时间：5 h 电池寿命：> 5000值（脉冲电流），> 60 min（10 A连续电流，250mΩ范围） |
| 通讯端口 | RS 232 |
| 存储容量 | 通过数字识别的1,000次测量 通过软件或打印机直接在显示屏上读取存储器 |
环境指标
| 参考范围 | 23°C±5°C（相对湿度：冷凝45％至75％） |
| 操作参考范围 | 0至50°C（相对湿度：20至75％w / o冷凝） |
| 限制操作范围 | -10°C至+ 55°C（相对湿度：10至80％w / o冷凝） |
| 存储温度限制 | -40°C至+ 60°C（-15°C至+ 50°C，电池充电） |
| 知识产权保护 | 根据EN 60529，IP53开启/ IP64关闭 |
安全规范
| 保护 | “电压”电线的电子保护高达250 V.
“电流”电线的保险丝保护 在感应电阻测量期间防止“电流”断路 |
| 额定电压 | 60伏 |
| 电气安全 | EN 61010-1 |
| EMC符合性 | EN 61326 免疫： 静电放电：EN 61000-4-2 辐射场：EN 61000-4-3 浪涌：EN 61000-4-5 传导干扰：EN 61000-4-6 电压骤降：EN 61000-4-11 爆发：EN 61000-4-4 传导和辐射发射： EN 55022，B级 EN 61000-3-2 EN 61000-3-3 |
型号和配件：
仪器：
OM17现场微欧姆表
标准配置：
- 标准主电源电缆为电池充电
- 快速入门手册
夹和探针：
请注意，每台仪器需要2个夹。
AMT005 每个单元的长推杆
针直径：3 mm，无手柄长度：83 mm，总长度：215 mm，电缆长度：5 m
AMT006 每个单元的大开尔文夹
开口直径：25 mm，电缆长度：5 m
AMT011 每个单位的小型推杆
针直径：3 mm，总长度：125 mm，电缆长度：5 m
AMT012 每个单位的小开尔文夹
开口直径：12 mm，电缆长度：5 m
AMT013 按单位触发推杆
针直径：3 mm，长度不带手柄83 mm，总长度：215 mm，电缆长度：5 m
触发电缆通过RS 232连接
AMT008 延长线，长度：20米
AMT014 外部Pt100温度传感器
AMT015 AMT014延长线，长度：2米
其他配件：
用于OM 17的LOG OM配置和利用软件 - 包括F / F RS 232电缆
AN5909 RS232 F / F电缆（PC连接）
AN5875 RS232 F / M电缆（打印机连接）
认证：
QMA11EN COFRAC校准证书
包装信息：
尺寸 270 x 250 x 180毫米
重量 4公斤
