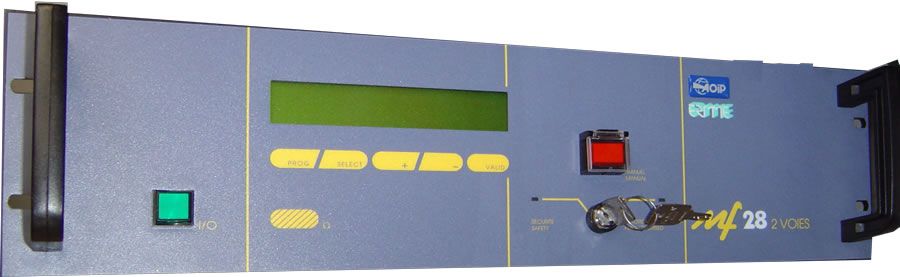

MF 28
在烟火元素的电子射击单位
电子发射单元MF 28是高度精确的电流发生器，其幅度和持续时间可编程，专门开发用于在用户安全受到威胁的烟火元件上。
MF 28精确控制非点火电流以及激活的时间和能量。它可用于烟火元件的仪表化，性能和产品线测试（带过程自动化）。
发射单元MF 28是高精度的电流发生器，其幅度和持续时间可编程，专门开发用于用户安全受到威胁的烟火元件。
MF 28精确控制非点火电流以及激活的时间和能量。它们可用于烟火元件的仪表化，性能和产品线测试（带有过程自动化）。
仪器中集成了多种保护功能，以确保在任何关键环境中安全使用，尤其是对于烟火系统：
外部安全输入（关门，挡板关闭等）
安全钥匙在“安全”位置可提取
受保护的“手动”触发按钮
安全的烟火欧姆表，测量电流<10 mA，允许进行连续性测试（即使发生故障也能限制和控制电流）
直流输出线，以防止电荷积聚
MF 28设计中的其他关键元素可确保精确控制点火：
没有任何超调
1 A时上升时间<10μs
任何潜在的残余放电，不合时宜的放电原因，都会通过射击电缆的自动短路自动消除。
技术特点：
可编程电流从1到10 A.
可编程定时
嵌入式线路烟火欧姆表
孤立的浮动射击发射电缆
5个保护元件
负载故障检测
手动或自动触发器
3个同步输出（零时间，垛口电流，当前图像）
可选的远程控制循环SAFE AUTHORIZATION OF FIRE
强烈建议每年进行校准，以便控制点火单元的安全功能。
技术支援：
我们的技术人员可以为您提供支
MF的调试28
单位演变管理（数量和功能需求）
现场故障维修
测试台上的单元集成
现场调查任何测量问题
可编程电流
| 范围 | 1至10 A，步长为1 mA |
| 准确性 | 规模的1％ |
可编程定时
| 范围 | 0.1 ms至999 s，步长为： 10μs从0.01 ms到9.99 ms100μs从10.0 ms到99.9 ms 10 ms从1.00 s到9.99 s 100 ms从10.0 s到99.9 s 1 s从100 s到999 s |
| 准确性 | 所有量程均为±25μs |
输出电压
| 输出电压 | 70 V标准 15至120 V选项 |
线欧姆表
| 范围 | 0 – 10Ω，标准 0 – 20Ω选项 |
| 准确性 | 线偏移校正后±0.05Ω（4线测量）±0.1Ω |
| 测量电流 | 3.3毫安 |
当前的副本输出
| 范围 | 每个内部范围0 – 10 V. |
| 准确性 | ±5％ |
| 上升时间 | 100μs |
更多功能
| 负载故障检测 | 已激活：一旦点火器检测到第一次中断，线电流就会被禁止 无：无电流抑制 |
| 同步 | 同步1：消防脉冲（0 – 5 V） 同步2：TTL存在复制线电流（0 – 5 V） 同步3：关键位置复制（闭合触点） |
| 故障检测 | - 线路短路：Rline <0.5Ω - 线路开路：Rline> =10,0Ω - 电源故障：Rline * I>电源（120 V） - 晶体管故障：输出晶体管持续导通 - 延迟设定点故障：延时设定点与时间设定值不在同一范围内 - 欧姆表测量电流故障 - 电源继电器故障：‘电源继电器未切换到点火位置‘或‘电源继电器已切换到空转位置‘ - 启动已存在在开火之前 |
| 外部触发BNC | F +50Ω（1/2Ω）上的内部匹配Umax = 20 V F-50Ω（1/2Ω）上的内部匹配Umax = 5 V Fc返回+ 12 V，1KΩUmax= 20 V Oc返回+ 12 V，1KΩUmax= 20 V. |
| 触发类型 | - 受保护的手动内部按钮Ma - 通过外部“触发”连接器 - 在前沿F + - 在后沿F- - 在闭合触点Fc上 - 打开触点Oc |
一般规格
| 尺寸 | 机架19“ – 3U 1/2通道：360 mm深度 4通道：460 mm深度 |
| 供应 | 220 VAC – 50/60 Hz – 450 W. |
| 通讯端口 | RS 232可选 |
安全规范
| 保护 | 电源保险丝x 2：3.15 A del。 |
仪器：
MF28 1V 5A 2W MF 28 – 1通道 - 5 A – 2线
MF28 1V 5A 4W MF 28 – 1通道 - 5 A – 4线
MF28 1V 10A 2W MF 28 – 1通道 - 10 A – 2线
MF28-1V-10A-4W MF 28 – 1通道 - 10 A – 4线
MF28-2V-5A-2W MF 28 – 2通道 - 5 A – 2线
MF28-2V-5A-4W MF 28 – 2通道 - 5 A – 4线
MF28-2V-10A-2W MF 28 – 2通道 - 10 A – 2线
MF28-2V-10A-4W MF 28 – 2通道 - 10 A – 4线
MF28-4V-10A-2W MF 28 – 4通道 - 10 A – 2线
MF28light-1V-10A-2W MF 28灯 - 1通道 - 10 A – 2线
MF28light-2V-10A-2W MF 28灯 - 2通道 - 10 A – 2线
根据要求提供进一步配置：4个通道，特定点火电流……
